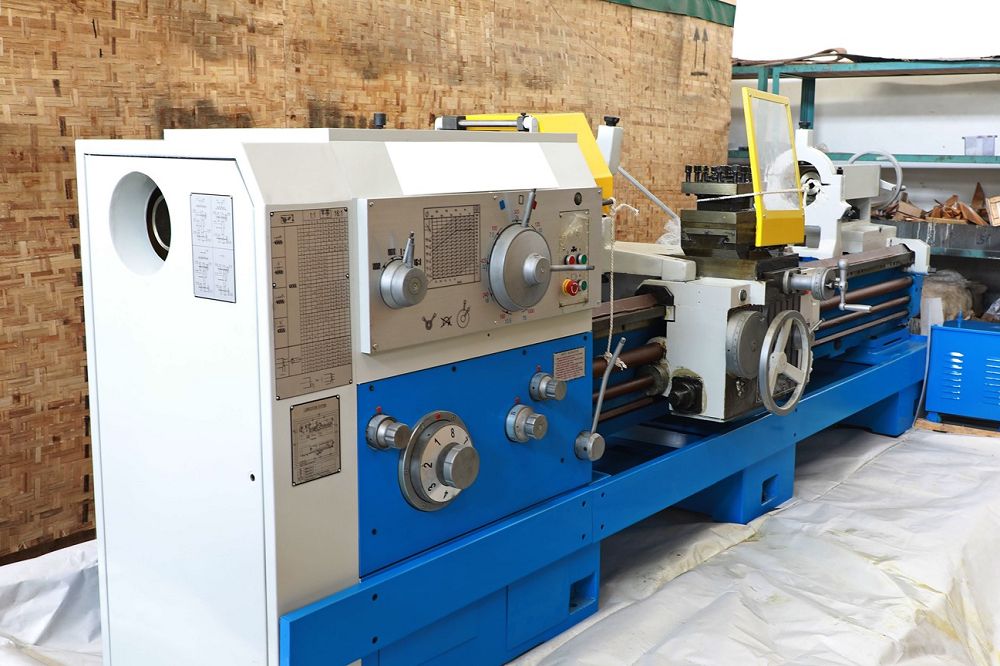

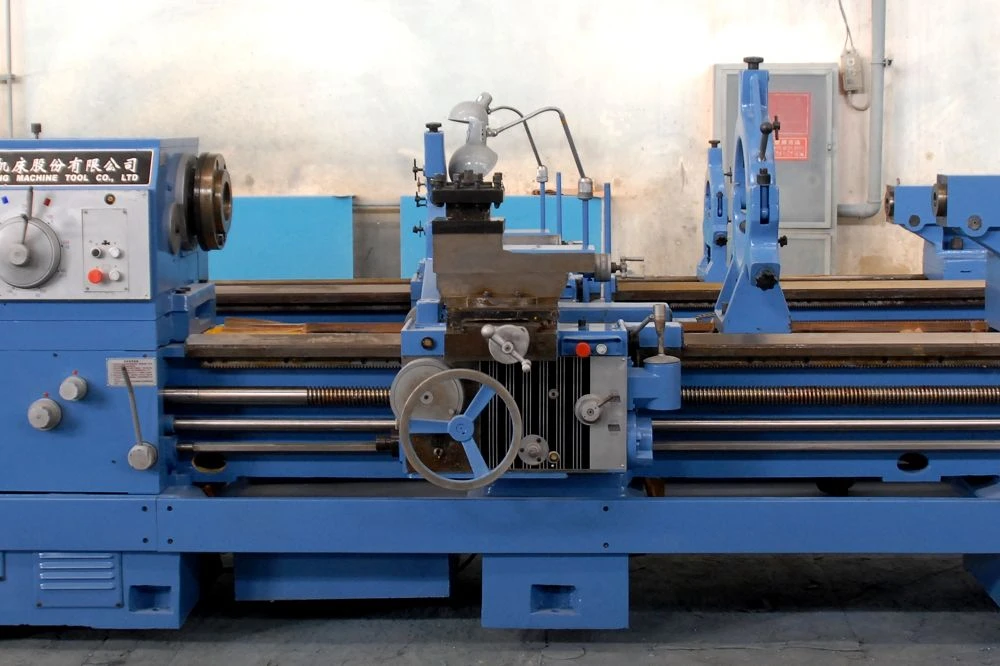

Standardne horisontaalne treipink

Standardne horisontaalne treipink on tavaline treipink võllide, hülside, ketaste ja muude silindriliste metallist toorikute töötlemiseks. Selle 800 mm pöörde, 100 mm spindli ava ja kuni 5850 mm treimise pikkused pakuvad laia töövahemikku üldotstarbeliseks-treimiseks, pinnatöötluseks, puurimiseks, koonustreimiseks ja keermestamiseks.

800 mm kiik voodi kohal:Jätab ruumi suure{0}}läbimõõduga toorikute jaoks, mis on paigaldatud voodi kohale.

480 mm ümberpööratav kelk:Määratleb kelgu kohal oleva läbimõõdu vaba ruumi ja seda tuleb lõikeasendis töödeldava detaili läbimõõduga võrrelda.

Pikk pööramisvõime:Saadaval olevad tooriku pikkused 1500–6000 mm ja treimispikkused 1350–5850 mm katavad erineva võlli ja silindrilise{4}}osa suuruse.

Töödeldava detaili pikkuse sobitamine:Valitud keskpunkti kaugus peaks põhinema tegelikul töödeldud pikkusel, töökoha hoidmise paigutusel ja vajalikul tagatoe toel.

Laia tugitee tugi:600 mm{1}}laiune juhttee pakub laia tugipinda kelgu liikumiseks tavaliste pöördekoormuste korral.

Jäik voodi struktuur:Masinaalus pakub konstruktsioonilist tuge kelgule, peatoele ja sabatoele tavapärasel pööramisel.

Kontrollitud sööda liikumine:Piki- ja{0}}ristsöötmissüsteem pakub 64 etteandevalikut, mis võimaldab etteandekiirust sobitada erinevate treimisoperatsioonidega.

Suur spindli ava:100 mm läbiv-auk annab ruumi läbi spindli ulatuvatele detailidele, mis on oluline pikema võlli{2}}tüüpi komponentide töötlemisel.

Madalalt-kuni-kiire katvus:Edasiliikumise kiiruste vahemik 5,5–750 p/min katab nii madala-kiirusega treimise kui ka suurema-kiirusega tavapäraseid töötlemistingimusi.

C11 Spindli nina:C11 spindli nina määrab masina spindli liidese ja see tuleb enne tellimist kinnitada nõutava töökoha hoidmise paigutusega.

Meetriline keermestamine:50 keermetüüpi vahemikus 1–240 mm katavad laia valikut metrilisi mehaanilisi keermeid.

Tolline keermestus:26 tüüpi 14–1 hamba/tolli tugitoll{3}}põhiste komponentide nõuetele.

Moodul ja diameetri samm:Mooduli keermed vahemikus 0,5–120 mm ja diameetrilise sammuga keermed 28–1 hammast tolli kohta toetavad erinevaid hammasrataste ja mehaaniliste komponentide nõudeid.

32 mm tööriista varre maht:Toetab tavalisi lõiketööriistu, mida kasutatakse treimiseks, pinnatöötluseks, puurimiseks ja keermestamiseks.

±90 kraadi tööriistaposti pöördenurk:Võimaldab reguleerida tööriista asendit erinevate treimis- ja koonuse{0}}töötlustingimuste jaoks.

MT6 Tailstocki tugi:Ø100 × 250 mm sabaots toetab pikemaid toorikuid ja kasutab Morse 6 koonust.

Võllid ja teljed:Pikad võllid, astmelised võllid ja telje{0}}tüüpi komponendid, mis nõuavad välist pööramist, ääristamist või keermestamist.

Varrukad ja puksid:Silindrilised komponendid, mis vajavad sisemist ja välist treimist.

Äärikud ja kettad:Suure-läbimõõduga pöörlevad osad, mis nõuavad esi- ja välisläbimõõduga-töötlust.

Üldised mehaanilised osad:Parandage osi, asenduskomponente ja muid tavapäraseid treitud osi, mis nõuavad paindlikku käsitsi töötlemist.

Aktsepteerimisstandardi viide:Masina aktsepteerimise viide on GB/T 4020-1997 paralleeltreipingi-täpsuse ja JB/T 2322-1993 paralleeltreipingi tingimuste kohta.

Masina funktsiooni kontroll:Enne saatmist tuleb masinat kontrollida määratud konfiguratsiooni ja spindli, kelgu ja etteandesüsteemi normaalse töö suhtes.

Keermestamine ja etteande kontroll:Keerme- ja etteandefunktsioone tuleks enne saatmist kontrollida vastavalt tellitud masina konfiguratsioonile.

Lõplik{0}}pakendamise eelkontroll:Masina konfiguratsiooni, välist seisukorda ja kaasasolevaid komponente tuleks enne eksporti pakendamist kontrollida.

Ekspordi puidust korpus:Treipink on kaitstud ekspordiks mõeldud puidust{0}}ümbrispakendiga ülemeretranspordi jaoks.

Raskete{0}}masinate käsitsemine:Masina massiga 4900–7500 kg tuleks peale- ja mahalaadimine korraldada sobivate tõsteseadmetega.

Kohaletoimetamise mõõtmed:Masina üldmõõtmed jäävad vahemikku 3670–8260 mm pikkus, 1450 mm laius ja 1730 mm kõrgus, mis annab kaubaveoks ja töökoha planeerimiseks vajaliku põhiteabe.

30–60 päeva tarneaeg:Standardne tarneaeg on 30–60 päeva pärast tellimuse kinnitamist, olenevalt masina lõplikust konfiguratsioonist ja tootmisgraafikust.
