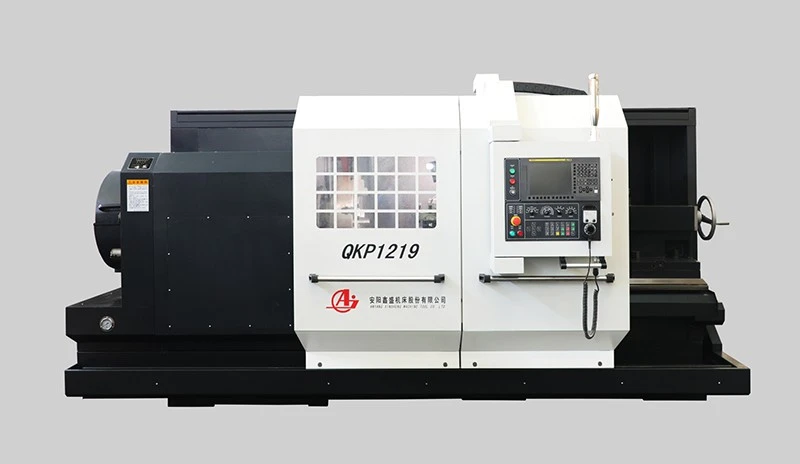

Kaldus voodi CNC keermestuspink

Slant Bed CNC keermestustreipink on mõeldud naftaväljade torude, torukujuliste komponentide ja muude pöörlevate toorikute CNC-töötlemiseks, mis nõuavad treimist ja keermestamist. Masin ühendab kald-sängikonstruktsiooni, hammasrattaga spindli ja CNC-juhitava etteandesüsteemi treimiseks, puurimiseks, pinnatöötluseks, soonimiseks, faasimiseks ning sise- või väliskeerme lõikamiseks.

Sisemine ja väline keermestus:Toetab sisemise ja välise silindrilise ja koonilise keerme töötlemist torukujuliste toorikute jaoks.

Spindli{0}}voo sünkroonimine:CNC-süsteem sünkroniseerib keerme lõikamise ajal spindli pöörlemise tööriista liikumisega.

Keerme eraldusvõime:Töötlemissüsteemi eraldusvõime ulatub programmeeritud keermetöötlusel 0,001 mm-ni.

Lõime toimingud:Toetab torukeerme töötlemist koos vajalike treimis- ja puurimistoimingutega.

12 kraadi kaldega tagasein:Voodil on 12-kraadise kaldega tagasein, mis on osa kaldvoodikonstruktsioonist.

Kolm{0}}seina ehitust:Voodil on masina aluse ja juhiku toestuseks kolm{0}}seina.

HT300 malm:Kohaldatavates konfiguratsioonides kasutatakse voodi- ja juhikukonstruktsiooniks HT300 malmi.

Lai juhik:Suuremad mudelid kasutavad 650 mm{1}}laiust juhtsiinit, mille juhttee on ultraheliga summutatud väärtuseni HRC52 ja täppis{3}}maandus kuni Ra 0,63 μm.

Eelsalvestatud kuulkruvid:X- ja Z-telgedel kasutatakse eelpingestatud täppis-kuulkruve.

Kiire liikumine:X/Z kiirkäik ulatub olenevalt mudelist kuni 12/15 m/min.

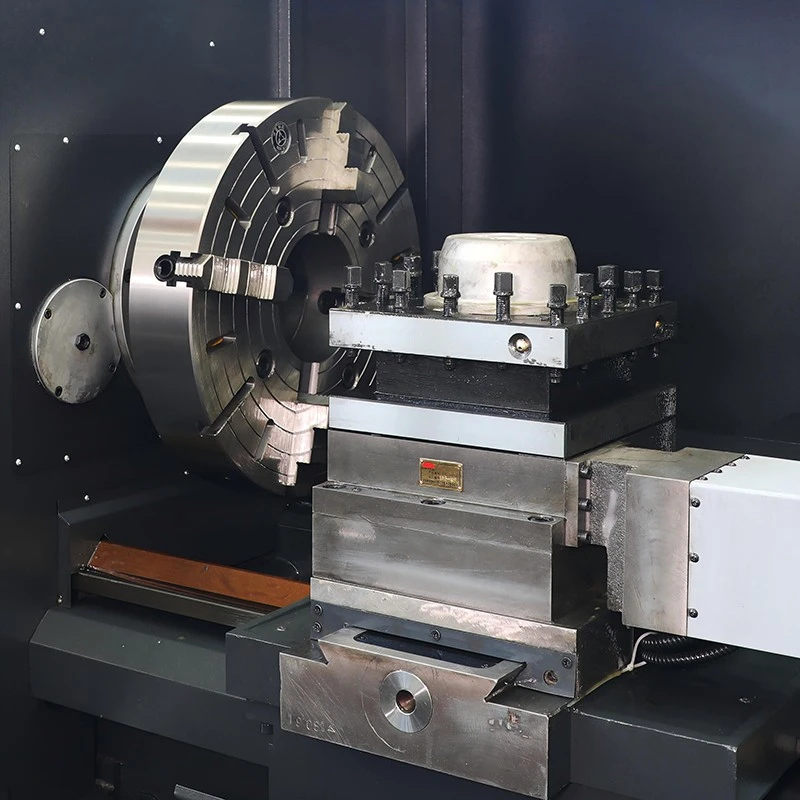

Vertikaalne tööriistahoidik:CNC-tööriistahoidik on saadaval 8-, 10- ja 12-kohalises konfiguratsioonis.

Tööriista maht:Tööriistavarre sektsioonid on seerias vahemikus 32 × 32 mm kuni 50 × 50 mm.

Integreeritud hammasülekandega spindel:Spindlil on põhiajamisüsteemi jaoks integreeritud hammasülekandega struktuur.

Kahe{0}}kiirusega mehaaniline käigukast:Spindlil kasutatakse kahte mehaanilist kiirusvahemikku koos astmeteta kiiruse reguleerimisega.

Väline jahutus ja määrimine:Väline tsirkulatsioonisüsteem tagab spindli töötamise ajal jahutamise ja määrimise.

Keermeajam:Spindli pöörlemine on kooskõlastatud tööriista etteandega läbi CNC-süsteemi keerme lõikamiseks.

Naftaväljade varustus:Keermestatud torud ja torukujulised komponendid, mida kasutatakse naftaväljade seadmete valmistamisel ja hooldamisel.

Torude ja liitmike tootmine:Keermestatud toruotste, liitmike ja ühendusdetailide töötlemine.

Torujuhtme komponendid:Torujuhtmesüsteemide toruosade treimine, puurimine ja keermestamine.

Tööstuslikud masinad:Tööstusseadmetes kasutatavate võllide, hülside ja ketaste CNC-töötlus.

Sissetuleva materjali kontroll:Sissetulevate materjalide mõõtmeid, keemilist koostist ja kõvadust kontrollitakse enne tootmist, et need vastavad kindlaksmääratud materjalinõuetele.

Komponentide täpsuse kontroll:Spindlid, hüdrosilindrid, juhikud ja kruviajamid kontrollitakse kontsentrilisuse, sirguse, kulumise ja kulumise suhtes, et kontrollida põhikomponentide nõutavat geomeetrilist ja töökorras olekut.

Protsessi-ülevaatus:Töötlemisprotsesse kontrollitakse määratud etappidel, et tuvastada mõõtmete või protsessi hälbed, enne kui komponendid jätkavad järgmise toiminguga.

Montaaži ülevaatus:Enne kasutuselevõttu kontrollitakse suuremate sõlmede paigaldustäpsust ja joondust, et veenduda, et masin on õigesti kokku pandud.

Masina täielik-laadimise testimine:Valminud masinad läbivad täis-koormuskatse, telje liikumise, vibratsiooni ja müra testimise, et kontrollida stabiilset mehaanilist tööd töötingimustes.

CNC-süsteemi kontrollimine:Juhtsüsteemi ja masina funktsioone testitakse lõpliku kasutuselevõtu ajal, et kinnitada telje õiget liikumist, programmeeritud tööd ja juhtimisreaktsiooni.

Saadetise{0}}eelne ülevaatus:Lõppkontroll hõlmab masina mõõtmeid, tööfunktsioone ja üldist jõudlust, kusjuures komplekteeritud masin on pärast testimist saadetisvalmis.
